Descrizione
| Specification | Value |
|---|---|
| Brand | Deublin |
| Model Number | 904-141-192 |
| Technology | AutoSense™ (Automatic switching) |
| Media Types | Air, Coolant, MQL (Minimum Quantity Lubrication) |
| Rotor Connection | M16x1.5 LH (Left Hand) |
| Pilot Diameter | 16.025 mm (0.631″) |
| Housing Connection | Rc 3/8″-19 PT Axial |
| Max. Coolant Pressure | 103.4 bar (1500 psi) |
| Max. Air Pressure | 10 bar (150 psi) |
| Max. Speed | Information based on application type |
| Max. Temperature | 71 °C (160 °F) |
| Seal Material | Silicon Carbide (Balanced Mechanical) |
| Housing Material | Anodized Aluminum |
Descrizione Prodotto

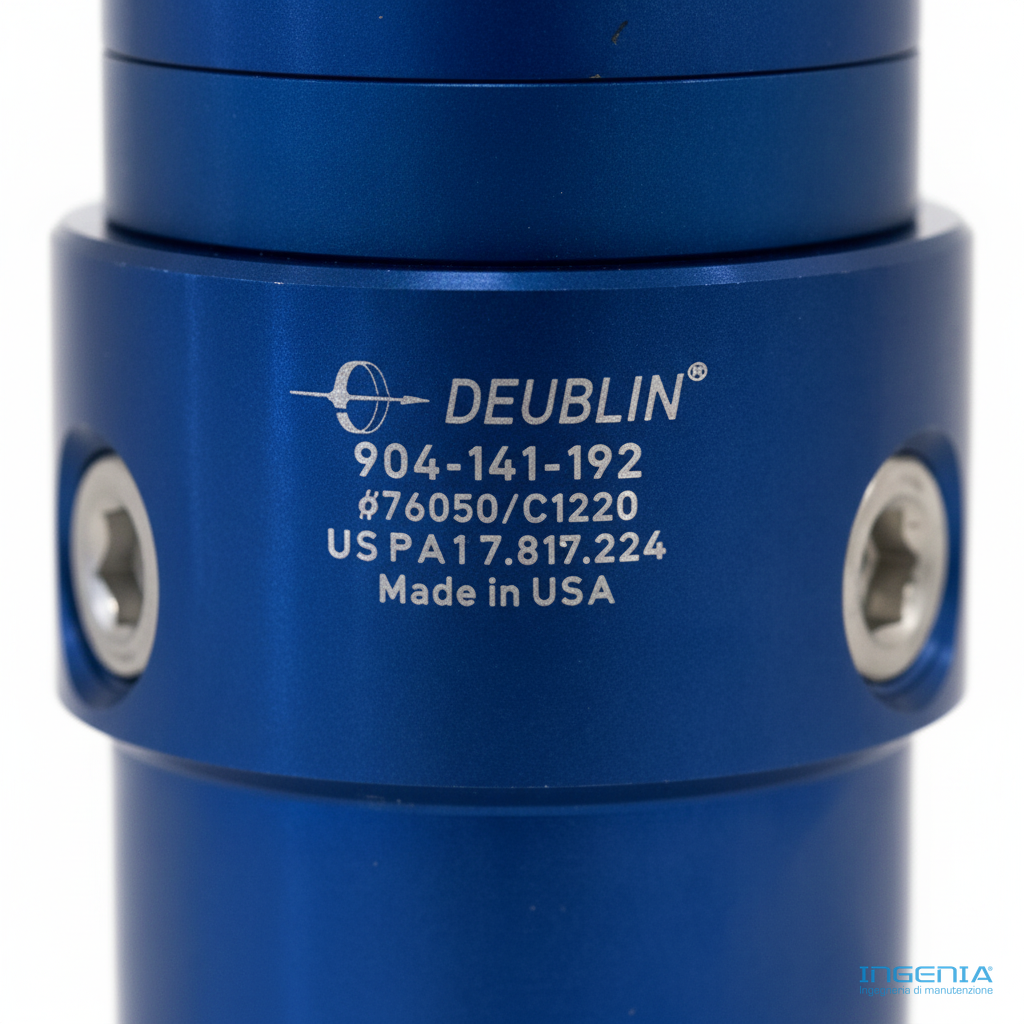

Il Deublin 904-141-192 è un giunto rotante ad alta precisione progettato per le moderne macchine utensili CNC. Questo modello integra la tecnologia brevettata AutoSense™, che consente il passaggio automatico tra tenute chiuse e funzionamento a perdita controllata in base al tipo di fluido utilizzato (aria o refrigerante). Il design a flusso pieno elimina ostruzioni che potrebbero intrappolare trucioli o detriti, mentre il sistema a labirinto protegge efficacemente i cuscinetti a sfere. La carcassa in alluminio anodizzato garantisce un’elevata resistenza alla corrosione, rendendolo ideale per ambienti industriali gravosi.
Product Description
The Deublin 904-141-192 is a high-performance rotary union specifically engineered for machine tool spindles. Featuring the patented AutoSense™ technology, this union automatically adapts its sealing mechanism between closed seal and controlled leakage operation depending on the media being transferred—whether it’s coolant, dry air, or MQL. It features a balanced mechanical seal made from silicon carbide, ensuring long operational life even under extreme conditions. The M16x1.5 LH threaded rotor allows for secure and straightforward installation, while the large vents and labyrinth system provide superior protection for the internal ball bearings.
Applicazioni / Applications
- Centri di lavoro CNC e mandrini ad alta velocità / CNC machining centers and high-speed spindles
- Sistemi di lubrificazione a quantità minima (MQL) / Minimum Quantity Lubrication (MQL) systems
- Sistemi di passaggio refrigerante attraverso il mandrino / Through-spindle coolant systems
- Automazione industriale e macchine utensili / Industrial automation and machine tools
